鑄鋼節點

在復雜的空間結構中，由于節點處支管太多，如果用常規節點會導致大量焊縫密集交疊，會影響正常的施焊， 從而會導致節點的工作性能降低，而采用鑄鋼節點會使重疊焊接引起的應力集中大大減少。由于鑄鋼節點可以鑄成空間任意形狀，這樣使任意形狀的建筑造型都可以成為現實。通常在節點局部高應力區采用圓形倒角和圓滑截面， 使節點的應力分布更加的合理，另外鑄鋼材質具有較好的塑形、韌性和可焊性 ，因此在工程上得到了廣泛的應用。

1鑄鋼節點的特性

在建筑鋼結構中， 節點形式很多， 例如焊接空心球節點、螺栓球節點、相貫節點、焊板鋼板節點等。各個節點都有各自的特點，鑄鋼節點的主要特性為：

鑄鋼節點對節點位置、尺寸、形狀的限制比較小，因此應用十分的廣泛。不但能用于支座節點，還可以用于結構中部節點。相對在現場焊接的節點來說，由于鑄鋼節點是在廠內整體澆筑，因此可以使焊縫引起的應力集中大大減少。

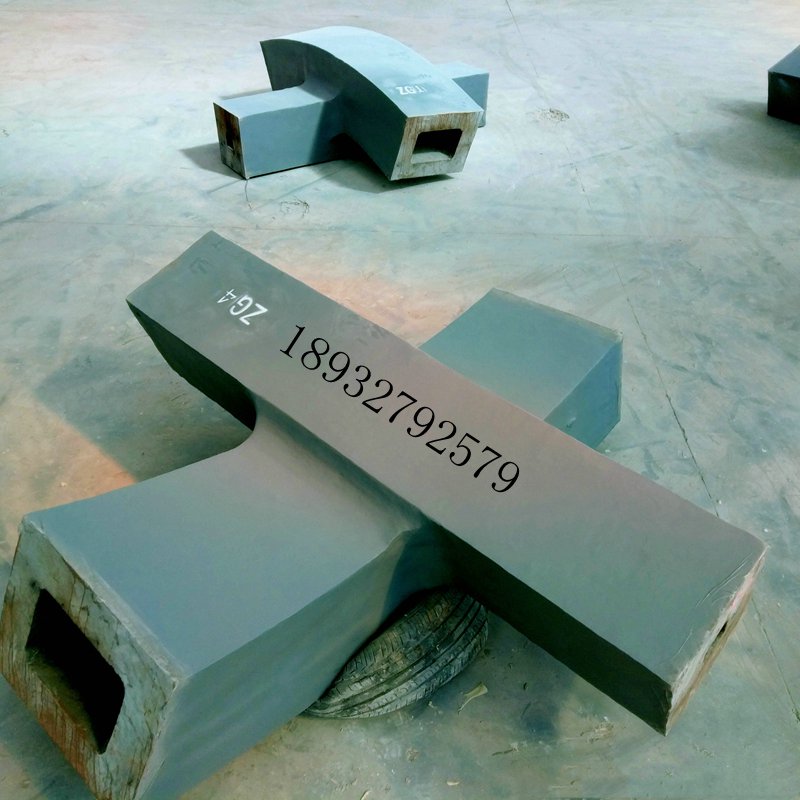

空間復雜鋼結構重型鋼結構鑄鋼節點鑄鋼件

2鑄鋼節點的設計

1 ) 鑄鋼節點的可焊性要強。
2)節點肢桿和桁架桿件間應為對接焊縫，肢桿的端面應做成適當坡口。

3)要進行節點分析和優化設計，同時保證一定的安全度。

3鑄鋼節點的焊接

為了確保焊接的質量，要嚴格控制鑄鋼材中 C 、S 、P 的含量，而且對焊條的選材、焊接工藝都要進行嚴格審核 [5]。焊接前要用加熱板對焊縫進行預熱， 加熱至 100℃， 停止加熱 15 分鐘， 以保證構件內外溫度盡量接近， 然后用手工電弧焊打底，結束后要進行冷卻措施?？臻g復雜鋼結構重型鋼結構鑄鋼節點鑄鋼件
