點擊下圖片即可查看大圖

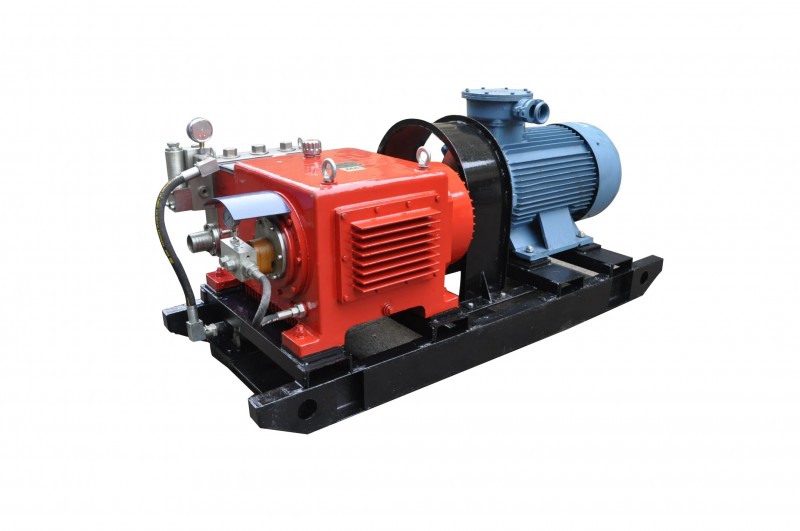

1、概述
該系列乳化液泵，均以傳遞功率250kW的動力端(曲軸箱組件)作為通用部件，配以液力端（泵頭組件及缸套組件等）部件而構成。主要為中厚煤層綜合機械化采煤液壓支架提供動力源，也可用于地面，作為其它液壓設備的液壓動力源。
井下工作時一般由兩臺乳化液泵組與一臺匹配的液箱組配合使用。
兩臺泵組，一臺使用，一臺備用。
本產品執行《MT/T188.2—2000煤礦用乳化液泵站 乳化液泵》。
使用環境：
工作位置應相對水平；
工作環境溫度在0℃～40℃，相對濕度不過95%。
2、主要技術參數
|
型 號 參 數 |
BRW400/31.5 |
BRW315/40 |
BRW315/37.5 |
BRW315/31.5 |
|
公稱壓力(Mpa) |
31.5 |
40 |
37.5 |
|
|
公稱流量(L/min) |
400 |
315 |
||
|
曲軸轉速(r/min) |
552 |
|||
|
柱塞行程(mm) |
64 |
|||
|
柱塞直徑(mm) |
56 |
50 |
||
|
柱塞數量 |
5 |
|||
|
傳動比（Z1/Z2） |
22/59 |
|||
|
電機功率(kw) |
250(660/1140V) |
200（660/1140V） |
||
|
電機轉速(r/min) |
1480 |
|||
|
外形尺寸 L×B×H(mm) |
3300×1070×1350 |
|||
|
泵組重量(Kg) |
4000 |
3600 |
||
|
安閥出廠調定壓力(MPa) |
34～36 |
42～44 |
39～41 |
|
|
卸載閥出廠調定壓力(MPa) |
||||
|
卸載閥恢復工作壓力(MPa) |
公稱壓力的75%～85% |
|||
|
工 作 介 質 |
乳化液（含3%～5%乳化油的中性水混合液） |
|||
|
配套乳化液箱 型號 |
XR400/25 |
XR315/20 |
||
|
配套乳化液箱容積L |
2500 |
2000 |
||
|
吸液過濾精度 μm |
473 |
|||
|
高壓過濾精度 μm |
40（25） |
|||
|
泵 吸液口 |
通過供液閥門與Φ100吸液軟管連接 |
|||
|
泵 卸載閥回液口 |
通過φ50A型扣壓軟管與乳化液箱連接 |
|||
|
泵 卸載閥高壓出口 |
通過兩根φ32軟管與液箱高壓過濾器連接 |
|||
|
泵站 高壓出液口 （向支架供液） |
兩個φ32DN系列G型陰接頭（或按用戶要求） |
|||
|
支架回液接口 |
按用戶要求 |
|||
|
進水配液接口 |
||||
3、工作原理及結構簡介乳化液泵為臥式五柱塞電動往復泵。選用三相交流四極電機驅動，經一級齒輪減速，帶動五曲拐曲軸旋轉，再經連桿、滑塊帶動柱塞作往復直線運動，使密閉的工作腔容積發生變化，工作介質在泵頭中分別經吸、排液閥組吸入和排出，從而完成由電能轉換成液壓能的工作過程，輸出高壓液體供液壓支架工作時使用。泵組液壓原理圖如下：
南京藍途環保設備有限公司自成立今，一直遵循的圖紙測繪、嚴格的零部件采購，規范的裝配流程，的出廠試驗，的與誠信為本的企業宗旨，我們特向廣大用戶做出如下，歡迎監督批評：
1.質量
南京藍途環保設備有限公司成品設備均依《中華人民共和國產品質量法》、地方頒布的質量標、行業準及其他質量體系的規范要求所生產、銷售。
2.驗貨流程
南京藍途環保設備有限公司產品均為工廠直銷。產品型號、參數、材質、數量及其他事項均以合同為準，請用戶現場認真核對簽收。如有異議，應立即與廠家聯系。
3.
南京藍途環保設備有限公司依照相關規定對每一款售出的產品均質保一年，自收貨之日起算或設備安裝、調試合格后15個月內。
4.關于品牌
南京藍途環保設備有限公司是提供污水處理設備的制造商。我司所銷售的產品，均有編號與存檔。請廣大用戶認準“藍途環?！?。
5.其他說明
本服務書作為雙方產品購銷合同中的正式附件，均有法律效力。
