地埋式污水處理泵站的結構和原理

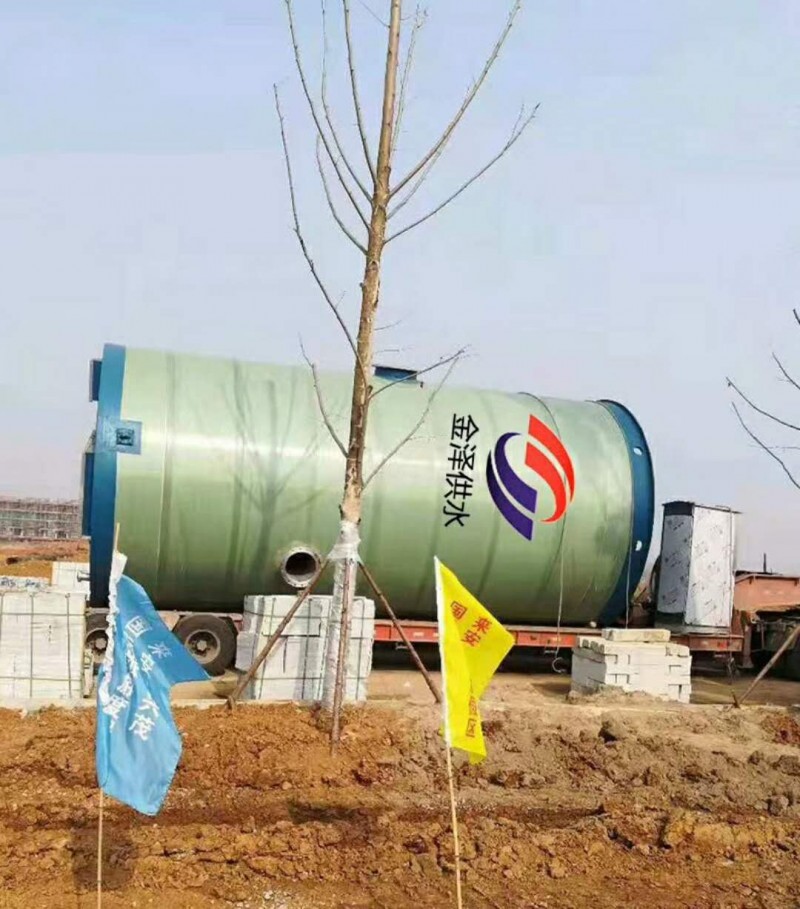

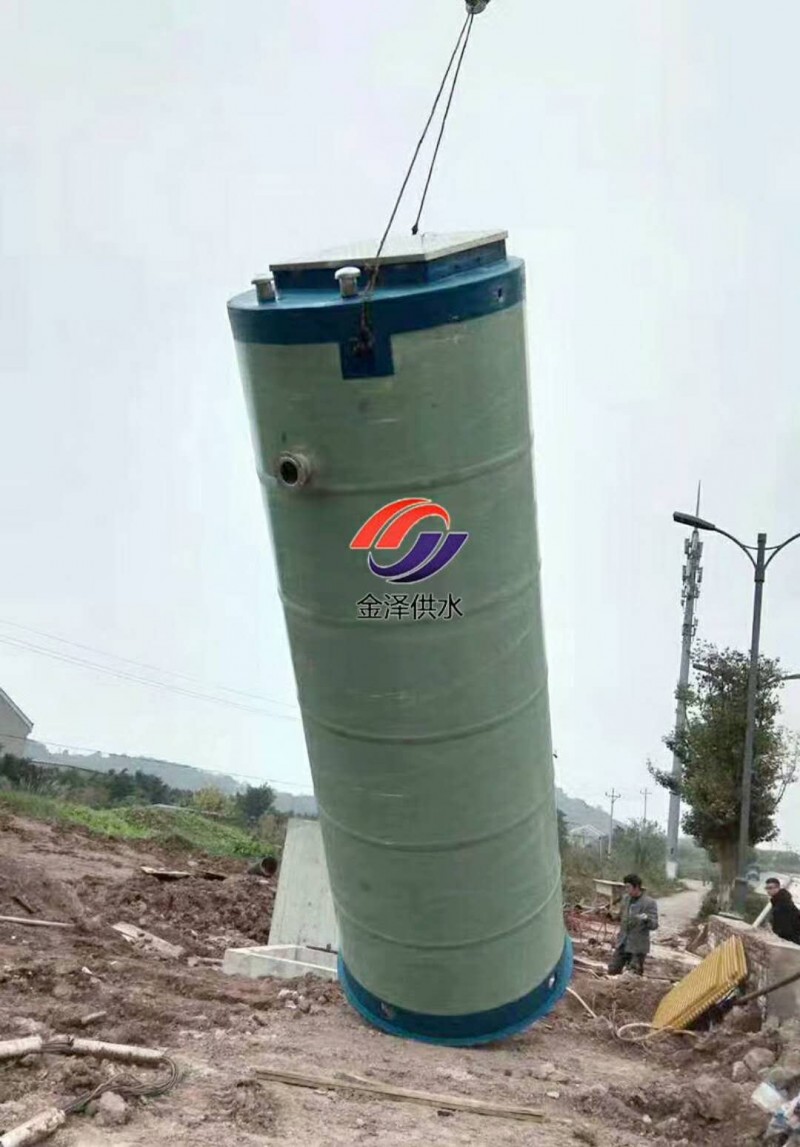

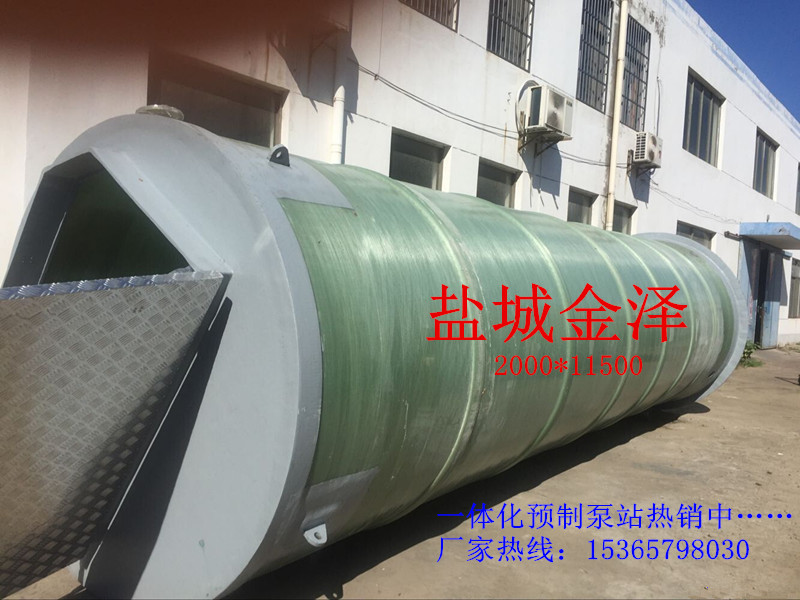

一體化預制泵站的簡體采用先進的強化玻璃鋼(GRP)鑄造而成。泵站主體由GRP井筒、水泵、管道、閥門、傳感器、控制系統和通風系統等部件組成。進水管可根據要求設置粉碎性格柵。
目前一體化預制泵站單個泵井直徑**為4m，由于交通等條件的限制，筒體內空間有限，僅能安裝流量小于1.0 m3／s的潛水泵，因此基本應用于流量較小的污水提升泵站，對于流量較大的污水和雨水泵站限制較大。
簡體：預制泵站的簡體部分
底座：與混凝十底板相連，以固定預制泵站的部分
提籃式格柵：配備導桿和提升鏈，自動耦合在進水管路上的格柵籃
粉碎式格柵：由獨自的切割機構成后者將切割機與旋轉格柵組合成一休的格柵
自動耦合系統：潛水泵設備出水接口與出水管道之間自動對接的快裝系統
照明系統：滿足夜間或光線不足的情況下對泵站的維護與維修的需要
重力管網：一般同壓力管道相區別，就是依靠流體自身重力作用的管網
壓力管網：壓力管道則借助外力，如水泵，氣壓罐等設備驅動液體流動的管網
筒直徑 1200-3500mm
井筒高度 2000-12000mm
泵站流量 1900-72000m3/d
泵流量 150-200m3/h
有效容積 0.4-128m3
啟停次數 7次/h
液位高度 0.15-12m
水泵數量 2-4個
重量 286-9646kg
1、市政給水、排水；
2、雨洪應急排水；
3、城鎮污水、雨水提升；
4、下立交排水；
5、鐵路、公路排水；
6、原水取水；
7、建筑給水、排水。
