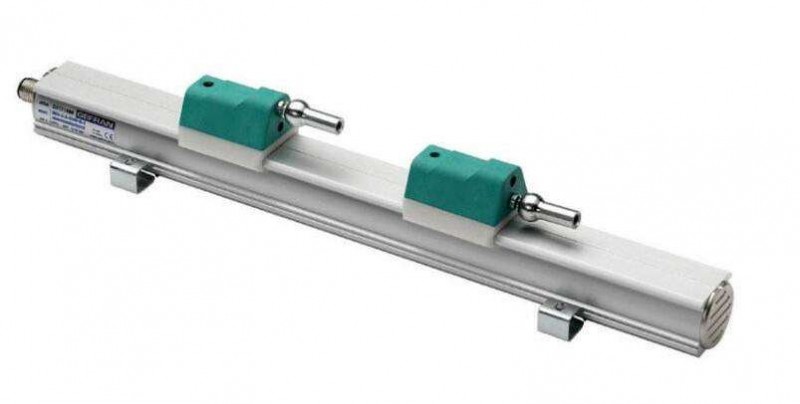

IK系列位移傳感器采用磁致伸縮技術的非接觸式線性位移傳感器。游標上不存在電觸點，因此不會發生磨損，使
用壽命幾乎是無限長。本系列傳感器集成微處理器實現測量和診斷功能。CAN總線通訊系統傳輸速率更高，可靠性更強。
通過CANopen DS-301 協議和 DS-406 設備子協議，可以快速方便地實現控制自動化系統的
集成應用。
主要特點：
★位移和速度的相對測量
★可以一個游標或兩個游標同時測量
★現場智能
★接口：CANopen DS-301 V4.01；
★設備子協議：DS-406 V2.0
★行程范圍：50 mm～4000 mm
★相當大位移分辨率：2 μm
★相當大速度分辨率：0,01mm/sec
★線性誤差：0.02%
★重復性誤差：0.01mm
★符合歐盟標準 (EN 50081-2 50082-1)
★耐振 (DIN IEC68T2/6 12g)
★防護等級：IP67
技術參數：
型號： 50 - 4000 mm
測量內容： 線性置和速度
位置測量采樣時間： 1 - 4 ms（取于長度）
沖擊試驗，DIN IEC68T2-27：100g - 11ms - 單擊
振動，DINIEC68T2-6： 12g / 10 - 2000Hz
滑動游標牽引阻力： 1 N
位移速度： 10 m/s
相當大加速度： 100 m/s2 位移
分辨率： 5μm （2μm按需）
游標： 磁性浮環
額定電壓： 24Vdc ±20%
相當大電源紋波： 1 Vpp
相當大輸入電流： 相當高 90mA
輸出信號： CAN 總線數據通訊
電氣絕緣： 500V （直流電源/接地）
反極性保護： 是
過壓保護： 電源線變阻器
過流保護： PTC（電源線自恢復保險絲）
防護等級： IP67
工作溫度： -30 - +75°C
儲存溫度： -40 - +100°C
溫度系數： 典型值：20 ppm/度
